¿Cómo utilizar el código de colores en resistencias?

Un resistor o resistencia tiene franjas de colores que indican un valor en unidades o multiplicador tal como lo podemos apreciar en la siguiente tabla:

Color
1º y 2º digito
Multiplicador Tolerancia
Negro
0
1(x100)
Marrón
1
10(x101)
Rojo
2
100(x102)
Naranja
3
1000(x103)
Amarillo
4
10000(x104)
Verde
5
100000(x105)
Azul
6
1000000(x106)
Violeta
7
10000000(x107)
Gris
8
100000000(x108)
Blanco
9
1000000000(x109)

Dorado   x 0.1 Ω
5%
Plateado   x 0.01 Ω
10%
Sin Color
20%

Por ejemplo, tenemos la siguiente resistencia:

resistor

La lectura se inicia por el lado izquierdo:

El primer dígito indica un número. En la foto es verde (5)

El Segundo dígito indica un segundo número que hay que juntarlo al primer dígito. En la foto es azul (6). Ahora juntando tenemos 56.

El tercer dígito es el multiplicador o la cantidad de ceros que le tenemos que agregar. En la foto es el color marrón entonces le agregamos un cero. Ahora nos queda: 560

El cuarto color representa la tolerancia, es decir, el error que puede tener. En la foto es de color dorado, entonces puede tener un error del 5% mayor o menor. Es decir el resistor puede tener un valor que puede estar entre 532 ohmios y 588 ohmios.

oro = dorado

Ejemplos:

Resistor marrón, negro, marrón, dorado

Tenemos:

marrón = 1

negro = 0

marrón= x10 (se agrega un cero)

dorado = 5%

Entonces su valor es de 100 ohmios al 5%

Resistor azul, gris, naranja, dorado

Tenemos:

azul = 6

gris= 8

naranja= x1000 (se agrega tres ceros)

dorado= 5 %

Entonces su valor es de 68000 ohmios al 5%

También se puede decir 68 KΩ

Resistor verde, azul, rojo, oro

Tenemos:

verde= 5

azul= 6

rojo= x100 ( se agrega 2 ceros)

oro= 5%

Entonces su valor es= 5600 ohmios al 5%

También se puede decir 5.6 KΩ

Más ejercicios sobre codigo de colores

Mientras mas se practica se le irá grabando en el cerebro

  • amarillo, violeta, amarillo, dorado

    resistor

    Tenemos:
    amarillo= 4
    violeta= 7
    amarillo= x10000 (se agrega 4 ceros)
    dorado= 5%
    Entonces su valor es de 470000 ohmios al 5%
    También se puede decir 470 KΩ

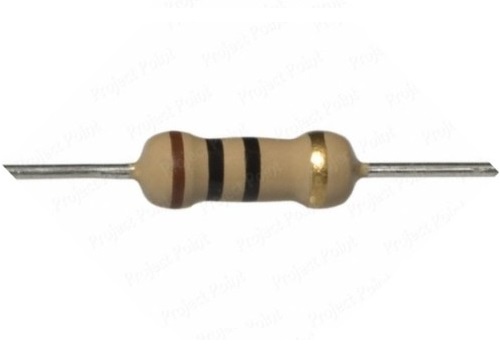

  • marrón, negro, negro, dorado

    resistor

    Tenemos:
    marrón = 1
    negro = 0
    negro = x1 (no se gregan ceros)
    dorado = 5%
    Entonces su valor es de 10 ohmios al 5%

  • amarillo, violeta, negro, dorado

    resistor

    Tenemos:
    amarillo = 4
    violeta = 7
    negro = x1 (no se agrega cero)
    dorado = 5%
    Entonces su valor es de 47 ohmios al 5%

  • marrón, negro, azul, dorado

    resistor

    Tenemos
    marrón = 1
    negro = 0
    azul = x1000000 (se agregan 6 ceros)
    dorado = 5 %
    Entonces su valor es de 10´000,000 ohmios al 5%
    También se puede decir 10 MΩ

  • rojo, rojo, oro, oro

    resistor

    Su valor es:
    rojo(2)
    rojo(2)
    oro (x 0.1)
    oro(al 5%)
    Es igual a 2.2 ohmios al 5%

  • marrón, negro, dorado, oro

    resistor

    Su valor es:
    marrón(1)
    negro(0)
    dorado (x 0.1)
    oro (al 5%)
    Es igual a 1 ohmio al 5%
