¿Cómo funciona un transistor?

Todo transistor funciona mediante dos corrientes una de entrada y otra de salida. Es decir, la corriente de entrada controla la corriente de salida. Te lo explico mejor y simplemente:

Transistor como Interruptor: Funciona cuando la corriente de entrada controla la corriente de salida, es decir, si hay corriente en la entrada entonces hay corriente en la salida(interruptor cerrado). Si NO hay corriente en la entrada entonces NO hay corriente en la salida(interruptor abierto).

Este tipo de circuitos se usan generalmente en la electrónica digital aplicado en computadoras, calculadoras, tablets, etc. :

resistor

Transistor como amplificador: Funciona cuando un incremento en la corriente de entrada genera un incremento mucho mas grande en la corriente de salida. Mientras mas aumentamos o disminuimos la corriente de entrada, mas aumenta o disminuye la corriente de salida. Si inyectamos una corriente senoidal podremos observar que una pequeña señal en la entrada nos generará una corriente idéntica pero mas grande en la salida.

Este tipo de circuitos se emplea para amplificar señales de audio o video.

resistor

¿Cómo se identifican los Transistores?

Los transistores tienen un código de identificación que en algunos casos especifica la función que cumple y en otros casos indica su fabricación.

Pese a la diversidad de transistores, se distinguen tres grandes grupos: Europeos, Japoneses y Americanos.

CODIFICACION EUROPEA

Primera letra

  • A : Germanio
  • B : Silicio

Segunda Letra

  • A : Diodo (excepto los diodos túnel)
  • B : Transistor de baja potencia
  • D : Transistor de baja frecuencia y de potencia
  • E : Diodo túnel de potencia
  • F : Transistor de alta frecuencia
  • L : Transistor de alta frecuencia y potencia
  • P : Foto – semiconductor
  • S : Transistor para conmutación
  • U : Transistor para conmutación y de potencia
  • Y : Diodos de potencia
  • Z : Diodo Zener

Número de serie

100 – 999 : Para equipos domésticos tales como radio, TV, amplificadores, grabadoras, etc.

10 – 99 y la letra X, Y o Z : Para aplicaciones especiales.

Ejemplo : AD149, es un transistor de potencia, de germanio y sus aplicaciones son de baja frecuencia.

CODIFICACION JAPONESA

Primero

  • 0 (cero) : Foto transistor o fotodiodo
  • 1 : Diodos
  • 2 : Transistor

Segundo

  • S : Semiconductor

Tercero

  • A : Transistor PNP de RF (radiofrecuencia)
  • B : Transistor PNP de AF (audiofrecuencia)
  • C : Transistor NPN de RF
  • D : Transistor NPN de AF
  • F : Tiristor tipo PNPN
  • G : Tiristor tipo NPNP

Cuarto

  • Número de serie : comienza a partir del número 11

Quinto

Indica un transistor mejor que el anterior

Ejemplo: 2SA186A

Es un transistor PNP de RF con mejores características técnicas que el 2SA186.

CODIFICACION AMERICANA

Anteriormente los transistores americanos empezaban su codificación con el prefijo 2N y a continuación un número que indicaba la serie de fabricación. Ejemplo 2N3055, 2N2924, etc.

Actualmente, cada fábrica le antepone su propio prefijo, así se tiene por ejemplo : TI1411, ECG128, etc. que corresponden respectivamente a TEXAS INSTRUMENTS Y SYLVANIA.

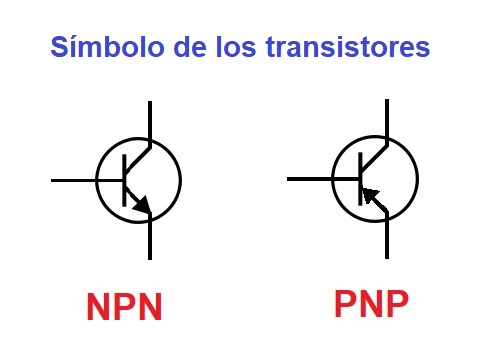

¿Cuáles son los símbolos de los transistores?

Los Símbolos de los transistores son:

resistor

Base común(BC)

Un transistor esta configurado en base común cuando la entrada de señal se aplica por el emisor y la salida por el colector. La base es común porque comparte la conexión con la entrada y salida.

Emisor común(EC)

Un transistor esta configurado en emisor común cuando la entrada de señal se aplica por el base y la salida por el colector. El emisor es común porque comparte la conexión con la entrada y salida.



Colector común(CC)

Un transistor esta configurado en colector común cuando la entrada de señal se aplica por el base y la salida por el emisor. El colector es común porque comparte la conexión con la entrada y salida.

Preguntas sobre transistores

Aquí algunas preguntas frecuentes sobre transistores:

  • ¿Qué es el transistor Darlington?

    resistor

    El transistor Darlington es una conexión de dos transistores del mismo tipo encerrados en una sola cápsula. La ventaja mas importante es que se consigue una alta ganancia de corriente(Beta o hFE) de por lo menos 1000 a 10000 veces con respecto al transistor simple.

  • ¿Qué es el transistor de efecto de campo FET?

    resistor

    En los FET un pequeño voltaje en la entrada controla la corriente de salida. La corriente en la entrada puede ser muy pequeña y casi despreciable(menos de un picoamperio). Esto lo hace importante por ejemplo, cuando se inyecta una señal de micrófono a condensador.

  • ¿Qué es el JFET?

    resistor

    El JFET (Junction Field-Effect Transistor, o también transistor de efecto de campo de juntura o unión) es un tipo de dispositivo electrónico de tres terminales que puede ser usado como interruptor electrónicamente controlado, amplificador o resistencia controlada por voltaje. Posee tres terminales, comúnmente llamados drenaje (D), puerta o compuerta (G) y fuente (S). A diferencia del transistor de unión bipolar el JFET, al ser un dispositivo controlado por un voltaje de entrada, no necesita de corriente de polarización.

  • ¿Qué es el MOSFET?

    resistor

    El transistor de efecto de campo metal-óxido-semiconductor o MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales, aunque el transistor de unión bipolar fue mucho más popular en otro tiempo. Prácticamente la totalidad de los microprocesadores comerciales están basados en transistores MOSFET.

  • ¿Qué significa transistor BJT?

    resistor

    El transistor de unión bipolar (Bipolar Junction Transistor o BJT) es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre sí, que permite aumentar la corriente y disminuir el voltaje. La denominación de bipolar se debe a que la conducción tiene lugar gracias al desplazamiento de portadores de dos polaridades (huecos positivos y electrones negativos), y son de gran utilidad en gran número de aplicaciones.

  • ¿Cómo funciona un foto Transistor?

    resistor

    Un fototransistor es un transistor sensible a la luz, normalmente a los infrarrojos. La luz incide sobre la región de base, generando portadores en ella. Esta carga de base lleva el transistor al estado de conducción.​ El fototransistor es más sensible que el fotodiodo por el efecto de ganancia propio del transistor.
