Fuente de alimentación regulada de 9 voltios

Funcionamiento

Este circuito es una fuente de alimentación que entrega en la salida aproximadamente 9 voltios regulados y 300 miliamperios. Esta salida de voltaje se puede usar para alimentar radios, amplificadores de poca potencia, juguetes, etc.

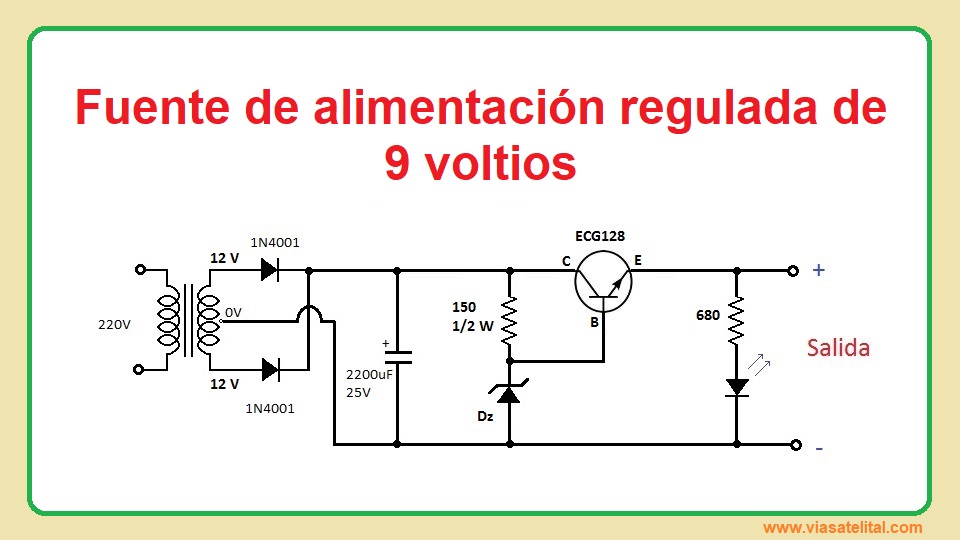

Esta fuente de poder consta de un transformador que recibe 220V de AC en la bobina del primario y lo reduce a 12V AC en cada uno de los extremos del secundario. Este voltaje es rectificado por los dos diodos y luego filtrado por el condensador de 2200 uF. Hasta este punto se tiene un voltaje de 15 a 17 voltios que no es estable y puede variar según los cambios de voltaje en la entrada.

Por lo tanto, se requiere de un circuito regulador de voltaje conformado por el diodo zener y el transistor, que funciona de la siguiente manera:

El resistor de 150 ohmios y el diodo zener funcionan como un divisor de voltaje. El diodo zener es de 10 voltios, entonces se aplicará un voltaje de 10 voltios a la base del transistor. Como entre base y emisor siempre hay 0.7 voltios, entones el toltaje en el emisor será de 10-0.7= 9.3 Voltios. Este voltaje de 9.3 Voltios es el voltaje de salida de la fuente de alimentación.

Entonces ¿Qué función cumple el diodo zener?

El diodo zener le entrega un voltaje estable a la base y restandole 0.7 tenemos el voltaje de salida. Pero su corriente es pequeña solamente para que logre hacerlo conducir al transistor. Porque la mayor corriente de salida pasa de colector a emisor.

Lista de Materiales

Transformador de 220V con salida 12-0-12 Voltios y 300 miliamperios
2 diodos 1N4001
1 condensador electrolítico de 2200 uF/25V
1 Transistor ECG128 tipo NPN
1 diodo zener de 10 voltios, 1 watts (puede ser 1N4740)
1 resistencia de 150 ohmios 1/2 W
1 resistencia de 680 ohmios 1/2 watts
1 diodo led
1 disipador de aluminio para el IC.
