Circuito automático de alumbrado público

Funcionamiento

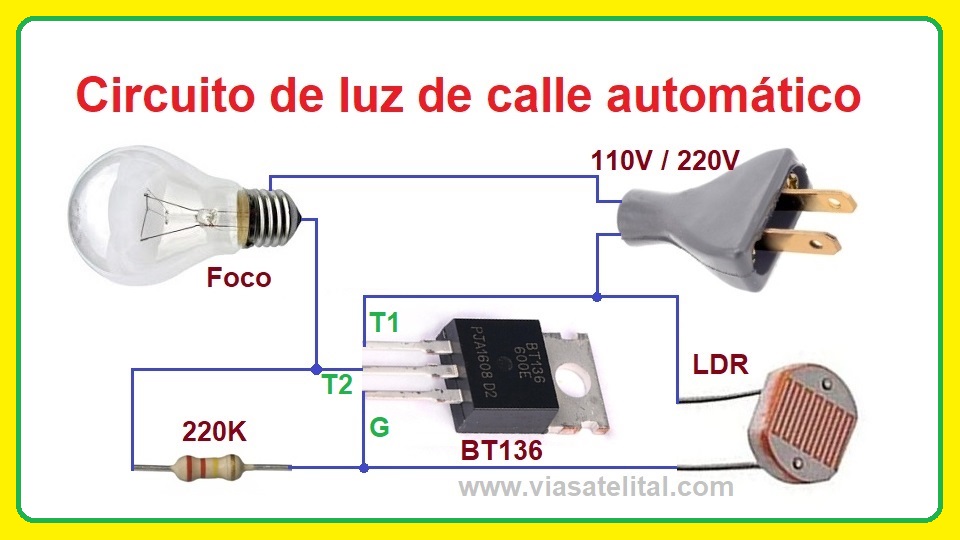

Algunos se habran preguntado como se prenden o apagan los focos de alumbrado público todos los dias, pues veran, no es una persona la que hace ese trabajo sino que se hace automáticamente con un LDR (Resistencia Dependiente de Luz). Aqui un circuito simple pero que explica de una manera sencilla el funcionamiento del LDR para prender y apagar un foco automáticamente. El circuito es simple y de fácil instalación ya que contiene pocos componentes.

Sabemos que el triac funciona como un interruptor (de T1 a T2) controlado por la compuerta G . Entonces, durante el día la luz hace que el LDR tenga una resistencia muy pequeña que provoca una caida de voltaje muy pequeña y cercana a cero. Por lo tanto el triac no se activa y no deja pasar la corriente de T1 a T2.

Cuando viene la noche, la resistencia en el LDR aumenta y genera un voltaje de compuerta que activa al triac, es decir cierra el circuito como un interruptor para que pase la corriente de T1 a T2 ... el foco se prende.

Y asi funcionará automáticamente todos los dias.

Lista de materiales

• 1 foco
• 1 enchufe
• 1 LDR
• 1 triac BT136
• Resistor de 220K
