Instalación Eléctrica Empotrada
Instalación Nº 11
ALAMBRADO PARA LA INSTALACION DE DOS SISTEMAS DE CONMUTACION SERIE CADA SISTEMA PUEDE CONTROLAR INDEPENDIENTEMENTE, EN LA SALIDA “X” UNA O VARIAS LAMPARAS INCANDESCENTES O FLUORESCENTES.
1.- CIRCUITO PICTORICO
2.- CIRCUITO UNIFILAR
3.- INTERPRETACION
1.- Los dos conductores que llegan a la salida de techo “X” son los que traen alimentación del tablero de distribución o de otra salida.
2.- Los dos conductores que salen de la salida de techo “X” son los que llevan alimentación a otra salida.
3.- Los cinco conductores que unen la salida de techo “X” con la salida del interruptor de conmutación “2SC” (a) , son:
- Dos conductores que actúan como conmutación del primer interruptor de conmutación (lado a).
- Dos conductores que actúan como conmutación del segundo interruptor de conmutación.
- Un conductor que actúa como línea de alimentación directa a los interruptores.
4.- Los seis conductores que unen la salida de techo “X” con la salida del interruptor de conmutación “2SC” (b) , son:
- Dos conductores que actúan como conmutación del primer interruptor de conmutación(lado b).
- Dos conductores que actúan como conmutación del segundo interruptor de conmutación.
- Un conductor que actúan como vuelta de llave que va a controlar , en la salida de techo “X”, una o varias luminarias.
- Otro conductor que actúa como vuelta de llave y que va a controlar en la salida de techo “X” ,otro juego de luminarias.
Instalación Nº 12
ALAMBRADO PARA LA INSTALACION DE DOS INTERRUPTORES DE CONMUTACION SIMPLE (Cada uno colocados en puntos distintos) QUE PUEDEN CONTROLAR , AL MISMO TIEMPO , LAS SALIDAS “J’’ , “K’’ y “L”. EN CADA SALIDA SE PUEDEN UNA O VARIAS LAMPARAS INCANDESCENTES O FLUORESCENTES. (Sistema serie ).
1.- CIRCUITO PICTORICO
2.- CIRCUITO UNIFILAR
3.- INTERPRETACION
1.- Los dos conductores que llegan a la salida de techo “J” son los que traen alimentación del tablero de distribución o de otra salida.
2.- Los tres conductores que unen la salida de techo “J” con la salida del interruptor de conmutación “SC” (a) son:
- Los dos conductores que actuan como conmutadores del sistema (unen los contactos laterales de los dos interruptores de conmutación).
- Un conductor que conecta la línea de alimentación directa del interruptor.
3.- Los cinco conductores que unen las salidas de techo “J” y “K” son:
- Dos conductores que llevan línea de alimentación.
- Dos conductores que actuan como conmutadores del sistema.
- Un conductor vuelta de llave que controla , en cada salida de techo , una o varias luminarias.
4.- Los cinco conductores que unen las salidas de techo “K” y “L” son:
- Dos conductores que llevan línea de alimentación.
- Dos conductores que actuan como conmutadores del sistema.
- Un conductor vuelta de llave.
5.- Los tres conductores que unen la salida de techo “L” con la salida del interruptor de conmutación “SC” (b) son:
- Dos conductores que actuan como conmutadores del sistema.
- Un conductor vuelta de llave que va a controlar, en cada salida una o varias luminarias.
6.- Los dos conductores que salen de la salida de techo “L” son los que llevan línea de alimentación a otra salida.
Instalación Nº 13
ALAMBRADO PARA LA INSTALACION DE DOS INTERRUPTORES DE CONMUTACION SIMPLE (Cada uno colocados en puntos distintos ) QUE PUEDEN CONTROLAR LA SALIDA DE TECHO “F”. EN ESTA SALIDA SE PUEDE INSTALAR UNA O VARIAS LAMPARAS INCANDESCENTES O FLUORESCENTES (SISTEMA PARALELO).
1.- CIRCUITO PICTORICO
2.- CIRCUITO UNIFILAR
3.- INTERPRETACION
1.- Los dos conductores que llegan a la salida de techo “F” son los que traen alimentación del tablero de distribución o de otra salida .
2.- Los dos conductores que salen de la salida de techo “F” son los que llevan alimentación a otra salida.
3.- Los tres conductores que unen la salida de techo “F” con la salida del interruptor de conmutación “SC” (a) son:
- Los dos conductores de la línea de alimentacion.
- Un conductor vuelta de llave que va a controlar junto con la otra vuelta de llave uno o varias luminarias en la salida de techo “F”.
4.- Los tres conductores que unen la salida de techo “F” con la salida del interruptor de conmutación “SC” (b) son:
- Los dos conductores de la línea de alimentacion.
- Un conductor vuelta de llave que va a controlar junto con la otra vuelta de llave uno o varias luminarias en la salida de techo “F”.
Instalación Nº 14
ALAMBRADO PARA LA INSTALACION DE DOS INTERRUPTORES DE CONMUTACION SIMPLE(cada uno colocado en puntos distintos) QUE PUEDEN CONTROLAR AL MISMO TIEMPO LAS SALIDAS “G”, “H” e “I”. EN ESTAS SALIDAS DE TECHO SE PUEDEN INSTALAR UNA O VAIAS LAMPARAS INCANDESCENTES O FLUORESCENTES (SISTEMA PARALELO).
1.- CIRCUITO PICTÓRICO

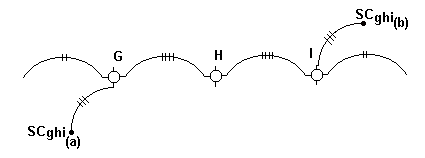

2.- CIRCUITO UNIFILAR
3.- INTERPRETACION
1.- Los dos conductores que llegan a la salida de techo “G” son los que traen alimentación del tablero de distribución o de otra salida .
2.- Los tres conductores que unen la salida de techo “G” con la salida del interruptor de conmutación “SC” (a) son:
- Los dos conductores de la línea de alimentación.
- Un conductor vuelta de llave que va a controlar junto con la otra vuelta de llave uno o varias luminarias en las salidas de techo.
3.- Los cuatro conductores que unen las salidas de techo “G” y “H” son:
- Dos conductores de la línea de alimentación.
- Dos conductores vuelta de llave(uno de cada interruptor de conmutación).
4.- Los cuatro conductores que unen las salidas de techo “H” e “I” son:
- Dos conductores de la línea de alimentación.
- Dos conductores vuelta de llave(uno de cada interruptor de conmutación).
5.- Los tres conductores que unen la salida de techo “I” con la salida del interruptor de conmutación “SC” (b) son:
- Los dos conductores de la línea de alimentación.
- Un conductor vuelta de llave que va a controlar junto con la otra vuelta de llave uno o varias luminarias en la salidas de techo.
6.- Los dos conductores que salen de la salida de techo “I” son los que llevan alimentación a otra salida.
