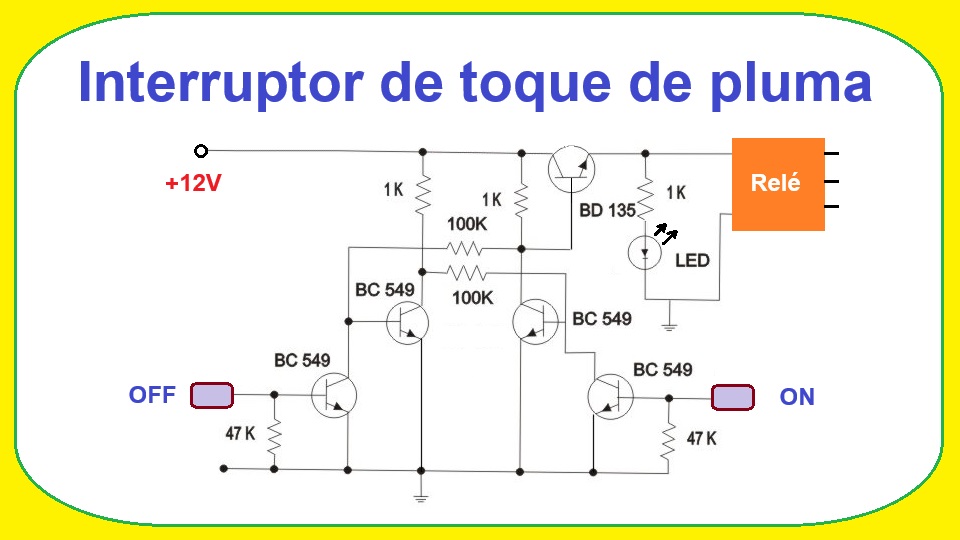

Circuito Interruptor de Toque de Pluma

Circuito Destellador

Enciende o apaga equipos electrónicos fácilmente al tocar con los dedos un sensor de contacto.

Componentes del Circuito

  • 3 resistencias de 1K (1/4W)
  • 2 resistencias de 100K (1/4W)
  • 2 resistencias de 47K (1/4W)
  • 4 transistores BC 549
  • 1 transistor BD 135
  • 1 LED
  • 1 relé de 12V

Cómo Funciona el Circuito

Este circuito utiliza sensores de toque ON y OFF, que pueden ser láminas metálicas o superficies conductoras. Al tocar uno de estos sensores con los dedos, el circuito activa o desactiva el relé, lo que permite encender o apagar el equipo electrónico conectado. Además, un LED indica el estado del circuito:

  • LED encendido: El circuito está activado (ON).
  • LED apagado: El circuito está desactivado (OFF).

Aplicaciones

  • Encendido y apagado de lámparas, ventiladores o electrodomésticos.
  • Proyectos de domótica o automatización.
  • Herramientas educativas para aprender sobre transistores y relés.
