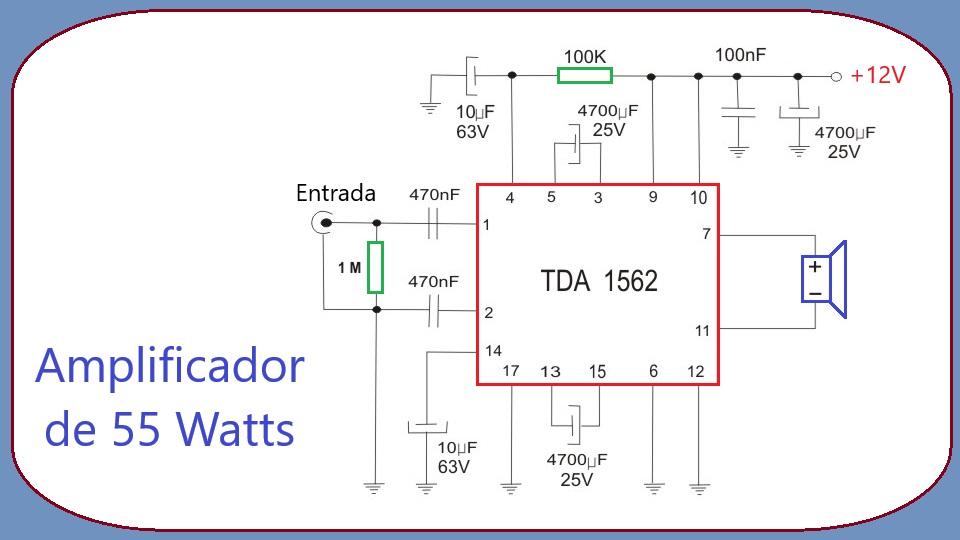

Amplificador de 55 Watts con TDA 1562
Introducción
Si estás buscando un proyecto electrónico emocionante y práctico, construir un amplificador de 55 watts es una excelente opción. Este amplificador se basa en el poderoso circuito integrado TDA 1562, ideal para aplicaciones de audio de alta calidad.
Componentes Necesarios
- 1 circuito integrado TDA 1562
- 1 resistencia de 1M
- 1 resistencia de 100K
- 2 condensadores de 470 nF
- 1 condensador de 100 nF
- 2 condensadores electrolíticos de 10 µF / 63V
- 3 condensadores electrolíticos de 4700 µF / 25V
- 1 disipador de calor
Descripción del Funcionamiento
El TDA 1562 es un circuito integrado especializado en amplificación de audio que permite obtener una potencia de salida de hasta 55 watts. Para lograr un rendimiento óptimo, es fundamental utilizar componentes de alta calidad y asegurar una buena disipación de calor.
El uso de condensadores de gran capacidad, como los de 4700 µF / 25V, ayuda a estabilizar la fuente de alimentación y evitar fluctuaciones en el sonido. Las resistencias de 1M y 100K ajustan las señales de entrada para un mejor control del audio.
Montaje del Amplificador
- Conecta el circuito integrado TDA 1562 en una placa de pruebas o PCB.
- Instala las resistencias de 1M y 100K en sus respectivas posiciones.
- Coloca los condensadores cerámicos de 470 nF y 100 nF cerca del circuito integrado para filtrar el ruido.
- Conecta los condensadores electrolíticos de 10 µF / 63V y 4700 µF / 25V para estabilizar la alimentación.
- Fija el disipador de calor al TDA 1562 para evitar el sobrecalentamiento.
- Realiza las conexiones finales y prueba el amplificador con una fuente de alimentación adecuada.
Conclusión
Construir un amplificador de 55 watts con el TDA 1562 es una experiencia enriquecedora para quienes disfrutan de la electrónica. Con los componentes adecuados y una buena configuración, obtendrás un sistema de audio potente y de gran calidad.
