Descripción del Proyecto

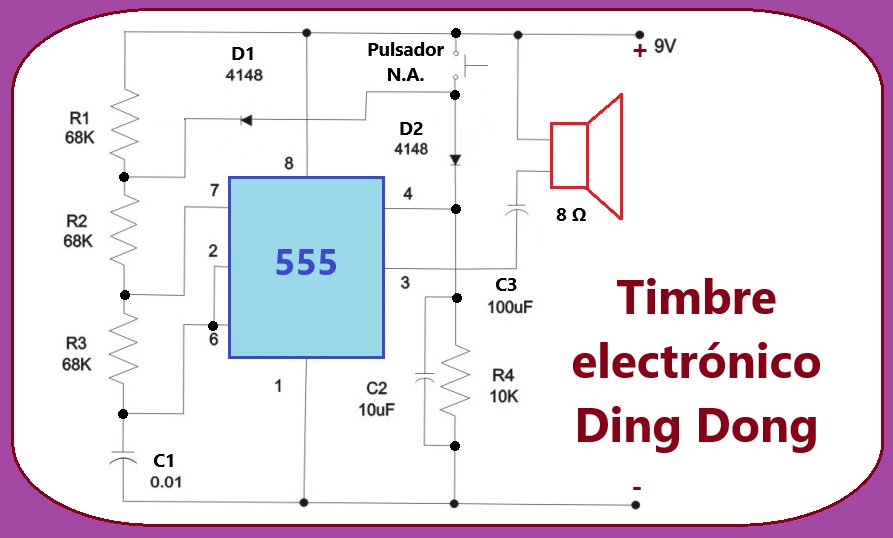

Este proyecto te guía paso a paso para construir un timbre electrónico "Ding Dong" utilizando el popular circuito integrado IC 555. El timbre genera dos tonos secuenciales, característicos de un sonido "Ding Dong", al presionar un pulsador.
Componentes Necesarios
- 3 resistencias de 68K Ω (1/4 W)
- 1 resistencia de 10K Ω (1/4 W)
- 2 diodos 1N4148 o 1N914
- 1 condensador de 0.01 uF
- 1 condensador de 10 uF / 16V
- 1 condensador de 100 uF / 16V
- 1 circuito integrado 555
- 1 pulsador NA (Normalmente Abierto)
- 1 parlante de 8 Ω / 0.25 W
Funcionamiento del Circuito
El IC 555 opera en modo astable para generar dos frecuencias distintas. Al presionar el pulsador, el circuito se activa y produce el sonido "Ding Dong" a través del parlante.
Los condensadores y resistencias conectados al IC 555 determinan la duración y frecuencia de cada tono. Los diodos 1N4148 ayudan a controlar las transiciones entre los tonos. El parlante de 8 Ω convierte la señal eléctrica en sonido.
Aplicaciones
Este circuito es ideal para proyectos educativos y prácticas de electrónica básica. También se puede utilizar como timbre personalizado para aplicaciones domésticas o experimentales.
Consejos para el Montaje
- Verifica todas las conexiones antes de encender el circuito.
- Asegúrate de conectar los diodos en la polaridad correcta.
- Utiliza una placa de pruebas para facilitar el montaje inicial.
