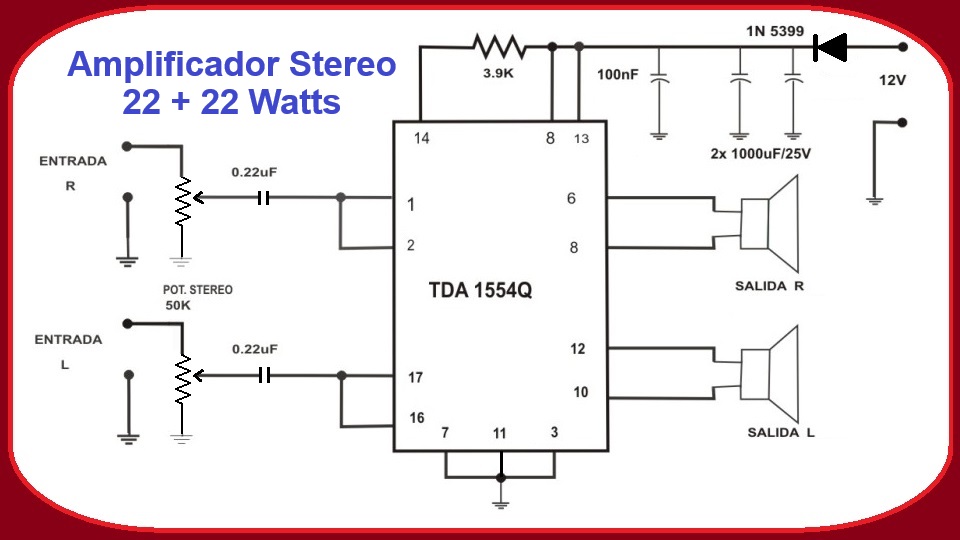

Circuito Amplificador Stéreo de 22 + 22 Watts con 12 Voltios

Circuito Destellador

Descripción del Proyecto

En este proyecto, aprenderás a construir un amplificador estéreo de 22 + 22 watts, ideal para sistemas de sonido compactos y alimentado con una fuente de 12 voltios. El diseño es eficiente, fácil de armar y utiliza componentes electrónicos accesibles, siendo una solución perfecta para mejorar la calidad de audio en diversas aplicaciones.

Características Principales

Potencia de salida: 22 watts por canal (44 watts en total).
Alimentación: Funciona con una fuente de 12 voltios, compatible con baterías y fuentes de corriente continua.
Eficiencia: Diseño optimizado con el circuito integrado TDA1554Q, que ofrece alta potencia y excelente calidad de sonido.
Componentes básicos: Utiliza un número reducido de componentes, lo que facilita el ensamblaje y reduce costos.

Lista de Componentes

Resistencia: 3.9K ohmios (1/2 W).
Potenciómetro: De 50K, para ajustar el volumen.
Condensadores de poliéster: 2 de 0.22 μF, 1 de 0.1 μF.
Condensadores electrolíticos: 2 de 1000 μF / 25V, esenciales para el filtrado y estabilización de la alimentación.
Diodo rectificador: 1N5399 de 3 A, que protege contra picos de corriente y asegura la estabilidad del circuito.
Circuito integrado: TDA1554Q, un amplificador de potencia estéreo de alta calidad.
Parlantes: de 30 W c/u

Aplicaciones

Este circuito amplificador es ideal para:

Sistemas de sonido para automóviles.
Mejora de altavoces domésticos.
Proyectos de audio DIY (hazlo tú mismo).

Ventajas del Diseño

Compatibilidad: Funciona con altavoces de 4 a 8 ohmios.
Simplicidad: El montaje es sencillo, incluso para principiantes en electrónica.
Calidad de sonido: Ofrece un sonido claro y con buena fidelidad, ideal para disfrutar de música o películas.

¡Convierte este proyecto en una experiencia educativa y disfruta de tu propio amplificador estéreo casero con calidad profesional!
