¿El control de volumen utiliza un potenciómetro lineal o logarítmico?

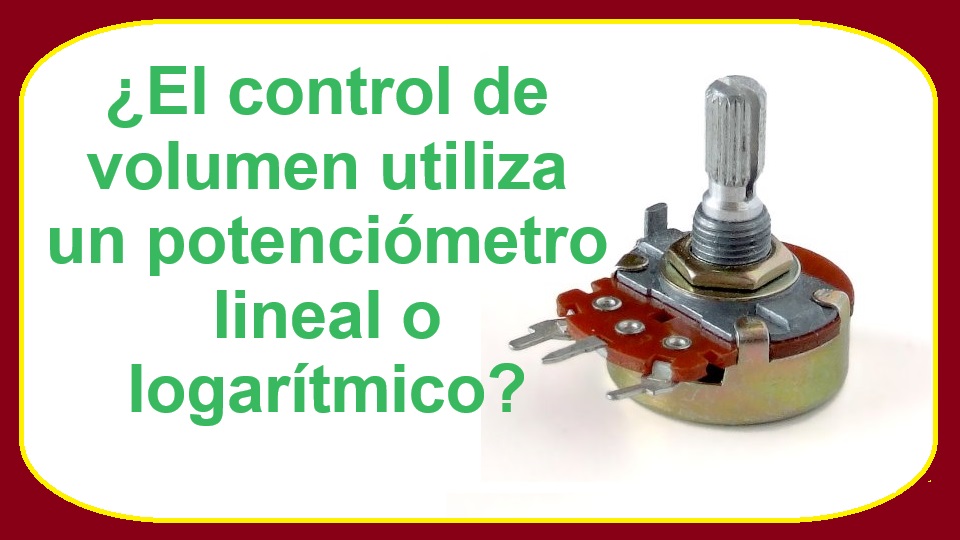

potenciometro

El control de volumen generalmente utiliza un potenciómetro logarítmico en lugar de uno lineal. La razón detrás de esta elección está relacionada con cómo el oído humano percibe el sonido y cómo se desea que el volumen se ajuste de una manera que sea intuitiva y cómoda para el usuario.

Potenciómetros Lineales

Un potenciómetro lineal cambia la resistencia de manera proporcional al ángulo de giro. Es decir, si el potenciómetro tiene un rango de 0 a 100%, un giro al 50% del recorrido total resultará en una resistencia que está en el 50% de su rango máximo. Este tipo de respuesta es ideal para aplicaciones donde una relación directa entre el movimiento del control y el cambio en la variable es necesaria.

Potenciómetros Logarítmicos

Un potenciómetro logarítmico, también conocido como potenciómetro de audio o "audio taper", cambia la resistencia de manera exponencial en lugar de lineal. Esto significa que una parte significativa del cambio de resistencia ocurre en los primeros grados de rotación, y luego el cambio de resistencia se hace más gradual a medida que se sigue girando el potenciómetro.

Razón para usar Potenciómetros Logarítmicos en Controles de Volumen

Percepción Humana del Sonido:

El oído humano percibe los cambios en el sonido de manera logarítmica. Un cambio lineal en la potencia del sonido no se traduce en un cambio lineal en la percepción del volumen.

A niveles bajos, necesitamos incrementos más pequeños en la señal de audio para notar una diferencia perceptible. A niveles altos, necesitamos incrementos mayores para percibir la misma diferencia.
Control de Volumen Intuitivo:

Con un potenciómetro logarítmico, el usuario puede ajustar el volumen de manera más intuitiva. Los cambios pequeños en la posición del potenciómetro resultan en cambios pequeños en el volumen percibido, y a medida que se aumenta el volumen, los cambios se hacen más significativos.

Esto permite un control más preciso a volúmenes bajos, donde se requiere mayor sensibilidad, y un ajuste más gradual a volúmenes altos.
Diseño de Circuitos de Audio:

En aplicaciones de audio, los diseñadores de circuitos buscan replicar una respuesta que sea natural para el oído humano. El uso de un potenciómetro logarítmico facilita esta tarea sin necesidad de añadir circuitos adicionales para modificar la respuesta de un potenciómetro lineal.

Ejemplo Práctico

Supongamos que tenemos un potenciómetro con un recorrido total que representa el rango completo de ajuste del volumen. Si se usa un potenciómetro lineal, girarlo al 50% del recorrido podría resultar en una señal de audio que suena demasiado fuerte, ya que el volumen percibido no es lineal con respecto a la resistencia. En cambio, con un potenciómetro logarítmico, girarlo al 50% del recorrido podría resultar en un volumen que suena naturalmente como "la mitad" del volumen máximo, debido a la naturaleza logarítmica de la percepción del sonido.

Diccionario electrónico

¿Qué es Carga residual?

La "carga residual" en el contexto de los capacitores se refiere a la cantidad de carga eléctrica que queda almacenada en un capacitor después de que se ha descargado parcialmente o completamente. Incluso después de que un capacitor se haya descargado, puede haber una pequeña cantidad de carga eléctrica que permanezca en él debido a ciertos factores, como la resistencia interna del capacitor y las propiedades dieléctricas del material aislante utilizado en el capacitor.

Aquí hay algunos aspectos clave para comprender la carga residual en capacitores:

Capacitores y almacenamiento de carga: Los capacitores son dispositivos electrónicos diseñados para almacenar carga eléctrica en forma de campos eléctricos entre sus placas. Un capacitor consta de dos placas conductoras separadas por un material aislante llamado dieléctrico. Cuando se aplica una diferencia de potencial (voltaje) entre las placas, se acumula una carga en ellas, lo que crea un campo eléctrico entre las placas.
Descarga de un capacitor: Cuando se conecta un capacitor a un circuito que proporciona un camino de baja resistencia para que fluya la corriente, el capacitor se descarga. La carga almacenada en el capacitor comienza a fluir a través del circuito, reduciendo gradualmente el voltaje en las placas del capacitor. En el caso ideal (sin resistencia interna ni pérdidas), el capacitor se descargará por completo.
Carga residual: Sin embargo, en la realidad, los capacitores no son perfectamente ideales y presentan ciertas características que pueden dar lugar a una carga residual. La resistencia interna del capacitor, presente debido a los materiales y la construcción del dispositivo, puede dificultar la descarga completa y permitir que quede una pequeña cantidad de carga en el capacitor incluso después de la descarga aparente.
Propiedades dieléctricas: Además de la resistencia interna, el dieléctrico utilizado en el capacitor también puede afectar la carga residual. Algunos dieléctricos pueden retener cargas debido a sus propiedades de polarización y almacenamiento de energía eléctrica. Esto puede llevar a que incluso después de la descarga, algunas cargas queden atrapadas en las moléculas del dieléctrico, contribuyendo a la carga residual.
Aplicaciones y consideraciones: La carga residual puede ser un factor importante en aplicaciones donde se requiere un almacenamiento y liberación precisos de la carga, como en circuitos de temporización y en aplicaciones de almacenamiento de energía. Los diseñadores de circuitos deben considerar la carga residual al elegir capacitores para asegurarse de que no afecte negativamente el rendimiento del circuito.

Luego, la carga residual en capacitores se refiere a la pequeña cantidad de carga eléctrica que permanece en un capacitor después de que se ha descargado parcial o completamente, debido a factores como la resistencia interna del capacitor y las propiedades dieléctricas del material aislante.
